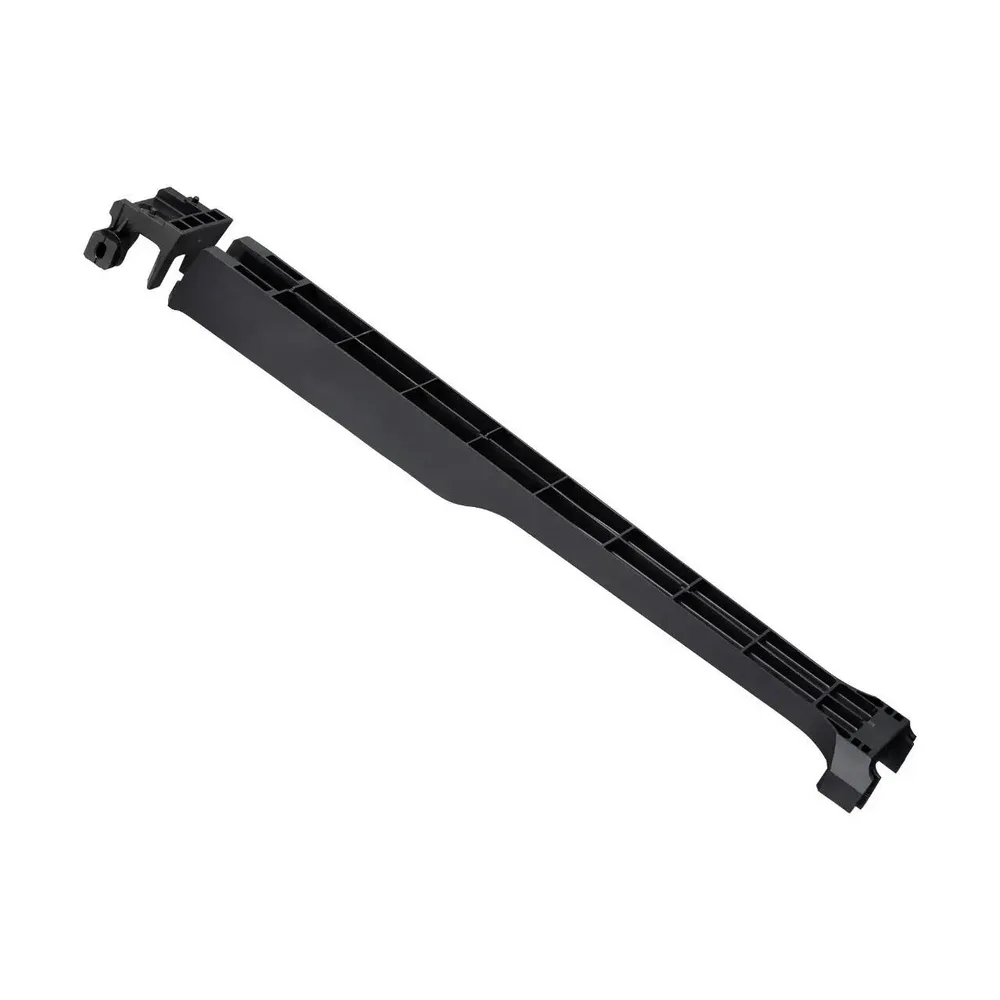

Инструмент Shimano TL-BME05 для монтажа крепления аккумулятора

Shimano TL-BME05 — сервисный инструмент для монтажа крепления аккумулятора электровелосипеда. Это измерительное приспособление, по которому выставляют положение посадочного места батареи на раме и устанавливают вкладыш замка. Инструмент рассчитан на крепления BM-E8030 и BM-E8031 и на аккумуляторный блок ёмкостью 630 ватт-часов.

Задача у приспособления узкая и целиком сервисная. Крепление батареи должно встать на раме строго в расчётном положении: от этого зависит, сядет ли аккумулятор на посадочные направляющие без перекоса, сойдутся ли контакты и будет ли замок фиксировать блок так, как задумано. Выставлять такое место «по разметке на глаз» бессмысленно — допуски здесь малы, а вес батареи велик.

Инструмент работает как шаблон: он задаёт эталонное положение и позволяет проверить установку до окончательной затяжки крепежа. Второй сценарий его применения — монтаж вкладыша механизма замка, где важна точная посадка детали. Поставляется в одном исполнении.

Порядок работы определяет сервисная документация Shimano на конкретную модель крепления, и отступать от неё не стоит. Общая логика такая: посадочное место на раме очищают, устанавливают приспособление, выставляют по нему деталь, наживляют крепёж, ещё раз проверяют положение и только затем затягивают резьбовые соединения указанным моментом. Момент затяжки для таких узлов производитель задаёт отдельно, и его выставляют динамометрическим ключом.

Дополнительно понадобятся набор шестигранников, динамометрический ключ, ветошь и, при обслуживании электрической части, аккуратность с разъёмами и проводкой. Перед любой работой аккумулятор с велосипеда снимают. Влага и мелкий мусор в посадочном месте недопустимы: контактную группу и направляющие держат сухими и чистыми.

Проверять состояние крепления имеет смысл в рамках регулярного обслуживания электровелосипеда, а также после падений, ударов о раму и длинных поездок по разбитым дорогам. Признаки, что узел требует внимания, заметны на ходу: аккумулятор начинает подавать признаки подвижности в креплении, появляется стук на неровностях, замок закрывается с усилием или не с первого раза.

Приспособление адресовано прежде всего сервису и опытному механику, который обслуживает электровелосипеды Shimano и работает по фирменной документации. Хранить его стоит в сухом месте, вместе с остальным специнструментом. Shimano выпускает велосипедные компоненты, электроприводы и сервисный инструмент.
