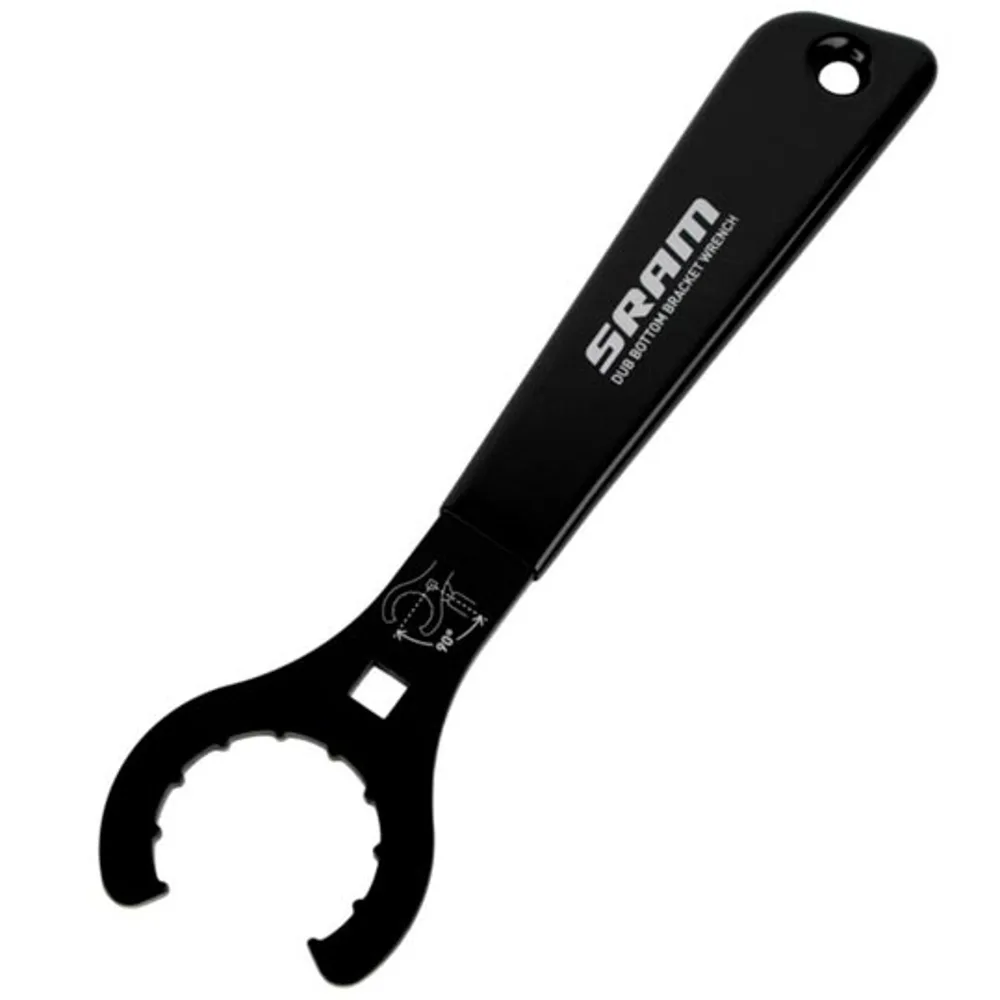

Ключ для чашек каретки SRAM DUB

Фирменный ключ SRAM под чашки кареток стандарта DUB. Задача у него одна: захватить наружные шлицы чашки и провернуть её в кареточном стакане при монтаже или демонтаже. В описании поставщика узел местами назван подшипником, хотя речь идёт именно о чашках; на назначение самого ключа это разночтение не влияет.

Стандарт DUB компания SRAM ввела ради унификации: единый диаметр вала под разные типы кареточных стаканов. Чашки у него собственные, с собственным шлицевым профилем, и универсальная головка от кареток другого стандарта на них не садится. Именно поэтому при переходе на такую систему инструмент приходится брать отдельно.

Порядок работы обычный для резьбовых чашек. Ключ надевают на шлицы до полного захвата, следят за соосностью и вращают воротком либо трещоткой. Направление зависит от стороны: у резьбовых кареток стороны имеют разное направление резьбы, и попытка крутить не туда заканчивается сорванной резьбой в раме. Перед сборкой резьбу чистят и смазывают.

Точность посадки для такого инструмента критична. Если ключ сидит с перекосом или не до конца, под нагрузкой он проскакивает и мнёт шлицы чашки, после чего ухватиться за неё становится нечем и деталь приходится выпиливать. Поэтому усилие прикладывают плавно, а ключ во время вращения придерживают рукой, не давая ему соскочить.

Из данных поставщика по исполнению известен только цвет — чёрный. Материал, вес, тип приводного гнезда и число шлицев в источнике не названы. Изготовитель подчёркивает, что инструмент выпущен самой компанией SRAM под её собственный стандарт, и что специальных навыков работа с ним не требует.

В одиночку этот ключ каретку не поменяет. Сначала с вала снимают шатуны, а для этого нужна своя оснастка; дальше в дело идёт рукоятка с квадратом, чтобы провернуть чашку. Резьбу стакана перед сборкой прочищают и покрывают монтажной пастой. Момент затяжки производители рам публикуют, поэтому динамометрическая рукоятка тут совсем не роскошь.

Позиция рассчитана на владельца велосипеда с трансмиссией SRAM, который обслуживает привод сам, и на мастерскую, где такие каретки проходят регулярно. SRAM — американский производитель велосипедных компонентов: трансмиссий, тормозов, кареток, и оснастку под свои стандарты она выпускает собственной маркой.
