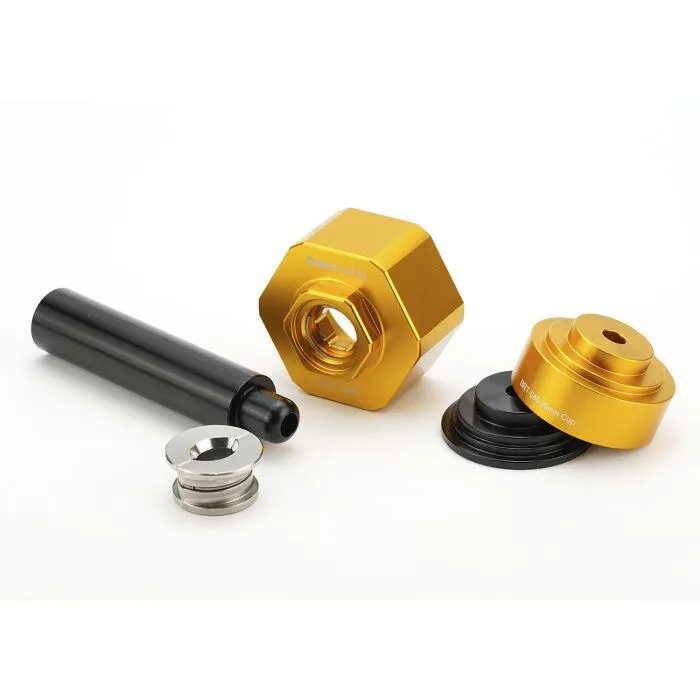

Направляющая для запрессовки подшипников каретки Enduro Bearings 29 мм SRAM DUB

Enduro Bearings выпустила эту оснастку для установки и снятия подшипников каретки под вал диаметром 29 мм, то есть под стандарт SRAM DUB. Приспособление работает в паре с прессом и служит направляющей, которая ведёт подшипник строго по оси посадочного места.

Зачем нужна отдельная направляющая, понятно тому, кто хоть раз запрессовывал подшипник наперекос. Стоит кольцу зайти с малейшим наклоном, и оно либо закусывает и рвёт посадку в раме, либо садится с натягом на одну сторону, после чего каретка гудит и ходит с сопротивлением. Приспособление центрует деталь и удерживает её соосно до конца хода.

Обратная операция строится по тому же принципу. При снятии усилие прикладывают к кольцу подшипника через опору соответствующего диаметра, а не через тела качения и не ударами по краю. Небрежная выпрессовка портит и подшипник, и посадочное место в раме, а замена рамы стоит несопоставимо дороже аккуратной работы.

Точная цифра по этой позиции одна, но она главная: 29 мм. Именно такой диаметр вала используется в системе SRAM DUB, и оснастка привязана к нему. Про переходники под другие диаметры, про совместимость с прессами конкретных марок и про материал изготовления исходные данные умалчивают.

Стандарт DUB отличается от прежних решений тем, что вал одного диаметра сочетается с чашками под разные типы рам. Для механика это означает единую оснастку вместо россыпи адаптеров под каждое сочетание. Однако из данных карточки не следует, что приспособление годится к иным диаметрам валов, и распространять его на них не нужно.

Сам по себе этот предмет ничего не запрессует. Понадобится пресс для подшипников со шпилькой и упорами, а также очиститель для посадочных мест, лёгкая смазка для облегчения захода кольца и динамометрический ключ на этапе финальной сборки. Рабочие поверхности направляющей после работы протирают, поскольку задиры на них передадутся подшипнику.

Оснастка рассчитана на мастерскую и на подготовленного механика, работающего с кареточными узлами регулярно. Enduro Bearings специализируется на подшипниках для велосипедов и на приспособлениях для их обслуживания, поэтому её оснастка обычно продумана под собственные же комплектующие.
