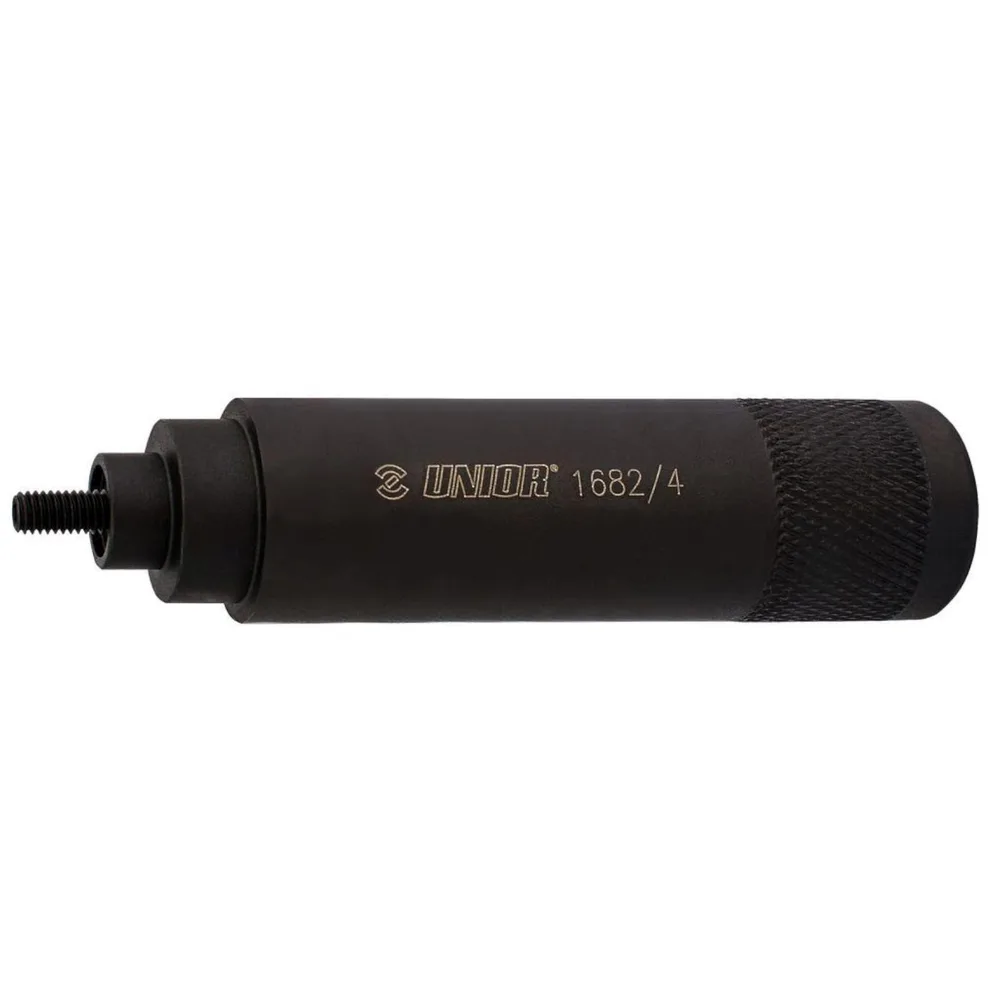

Оправка Unior для установки якорной гайки рулевой колонки

Это оправка Unior для установки якорной гайки в рулевую трубу вилки. Начну с перевода: в польском тексте узел назван «наушниками», потому что английское слово headset машина прочитала в бытовом значении. Никаких наушников здесь нет, речь о рулевой колонке велосипеда, и вся дальнейшая логика описания относится именно к ней.

Якорная гайка, она же звёздочка, — это распорный элемент с зубчатыми лепестками, который забивают внутрь рулевой трубы на некоторую глубину. В неё потом вкручивается верхний винт выноса, стягивающий рулевую колонку и выбирающий люфт в подшипниках. Забивается такой элемент один раз и вынимается тяжело, поэтому от точности установки зависит вся дальнейшая работа узла.

Оправка нужна именно для этого. Она задаёт соосность и ограничивает глубину, не позволяя перекосить лепестки и не давая уйти вглубь трубы дальше нужного. Работают ей так: гайку накалывают на оправку, вставляют в трубу и наносят по торцу несколько ровных ударов молотком, следя, чтобы инструмент стоял строго вдоль оси.

Совместимость изготовитель называет прямо: посадочные размеры один дюйм и один и одна восьмая дюйма. Это два классических диаметра рулевых труб. В исходном тексте после цифр стоит знак фута вместо знака дюйма — типичная опечатка выгрузки, которую я поправил по смыслу узла, потому что рулевых труб в один фут не существует.

Исполнение описано двумя строками. Материал — углеродистая сталь. Покрытие — оксидирование, то есть чернение, выполненное по стандарту DIN 50938. Такое покрытие даёт тонкий защитный слой и не наращивает размер, что для посадочного инструмента важнее декоративности. Массы и полной длины оправки в данных нет.

И существенное предостережение. Якорная гайка ставится только в металлическую рулевую трубу. Карбоновые трубы этот способ крепления не переносят: распорные лепестки режут волокна изнутри, и для них применяют расширительные пробки другого типа. Не забивайте якорь в карбон, даже если он входит; неверно установленный элемент означает разрушенную вилку под нагрузкой.

Строка размера у позиции заполнена французским значением sans taille. Ориентироваться по ней нельзя, рабочие величины у этой оправки — те самые дюймовые посадочные размеры, названные изготовителем. Инструмент пригодится тому, кто собирает вилку с нуля или меняет её, и мастерской с постоянным потоком таких работ. За маркой Unior стоит словенский завод, у которого велосипедный ассортимент выделен в самостоятельную серию, и оправки для рулевых узлов входят именно в неё.
