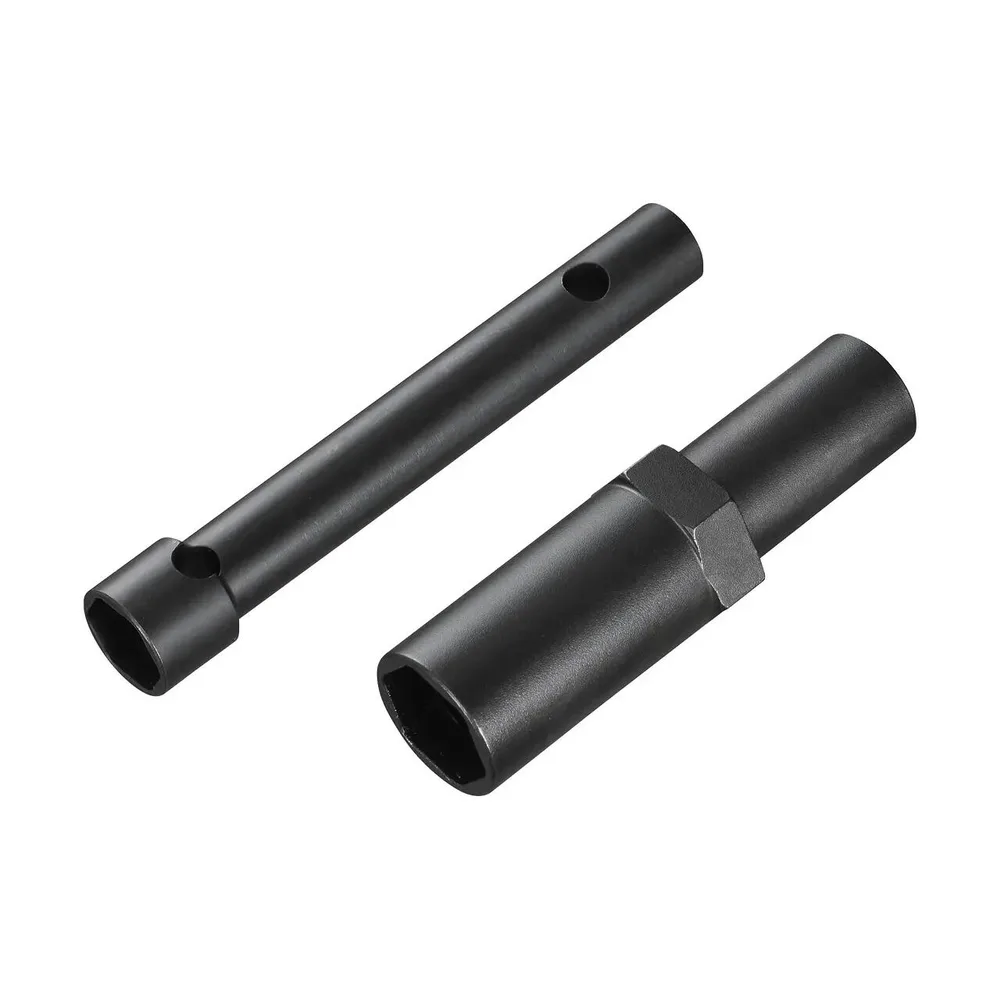

Инструмент Shimano TL-PD400 для регулировки конусов педалей

Shimano TL-PD400 - специальное приспособление для регулировки конуса подшипников педали. Педаль вращается на оси, где шарики зажаты между чашкой и конусом, а конус задаёт предварительный натяг всего узла. Именно к этой гайке-конусу и подводят такой инструмент: обычным рожковым ключом до неё чаще всего не добраться, а размер под ключ у неё нестандартно мал.

Первое расхождение в данных касается комплектации. Название позиции говорит о наборе инструментов во множественном числе, а текст изготовителя тут же поясняет, что в поставку входит инструмент для регулировки конуса, то есть один предмет. Разрешить это по выгрузке нельзя, поэтому рассчитывайте, пожалуйста, на один инструмент. Если в коробке окажется больше, вы ничего не потеряете, а вот ожидание полного набора обернулось бы разочарованием при вскрытии посылки.

Зачем нужна сама регулировка. Со временем натяг в педальном узле уходит: появляется люфт, педаль начинает качаться на оси, шарики бьют по дорожкам качения и продавливают их. Работать разбитой педалью дальше означает потерять и ось, и корпус. Обратная крайность не менее вредна - перетянутый конус зажимает шарики намертво, педаль вращается туго, а дорожки выкрашиваются от постоянного избыточного давления. Правильное положение конуса лежит между этими двумя состояниями и находится буквально на доли оборота.

Общая последовательность работы такова: педаль снимают с шатуна, разбирают со стороны наружного торца, добираются до конуса, подводят его до исчезновения качания и фиксируют контргайкой, придерживая конус от проворота. Проверяют результат вручную - ось не должна ощутимо шевелиться поперёк, но должна свободно крутиться. Точную схему разборки под вашу модель педалей даёт сервисная инструкция Shimano, в данных её нет.

Теперь о том, чего в данных не сказано. Текст изготовителя здесь машинный: в нём остались непереведённые обрывки, а содержательная часть сводится к рекламным заверениям о качестве, надёжности и удобной рукоятке. Ни материала, ни размера под ключ, ни длины, ни массы инструмента поставщик не сообщает. Утверждения витрины про нескользящий хват и эргономичную форму остаются заявлением продавца, а не подтверждённой характеристикой.

О совместимости в источнике сказано ровно одно: инструмент рассчитан на педали Shimano. Конкретные серии, поколения и артикулы педалей не перечислены, и додумывать их за поставщика неправильно - конструкция педальной оси у разных линеек различается. Разумный порядок действий: посмотреть в сервисной документации на свои педали, какой сервисный инструмент указан для регулировки конуса, и сверить обозначение. Размерное поле набито каталожной заглушкой и о товаре не говорит ничего.

Кроме самого приспособления для работы понадобятся педальный ключ или шестигранник для снятия педали с шатуна, тонкий ключ для контргайки, чистая ветошь и свежая консистентная смазка: подшипник, который уже разобран, разумно перебрать целиком, а не только подтянуть. Позиция рассчитана на того, кто чинит велосипед своими руками и не готов менять педали целиком из-за появившегося качания. Shimano - японский изготовитель велосипедных компонентов, ведущий собственную линейку сервисного инструмента с индексом TL.
