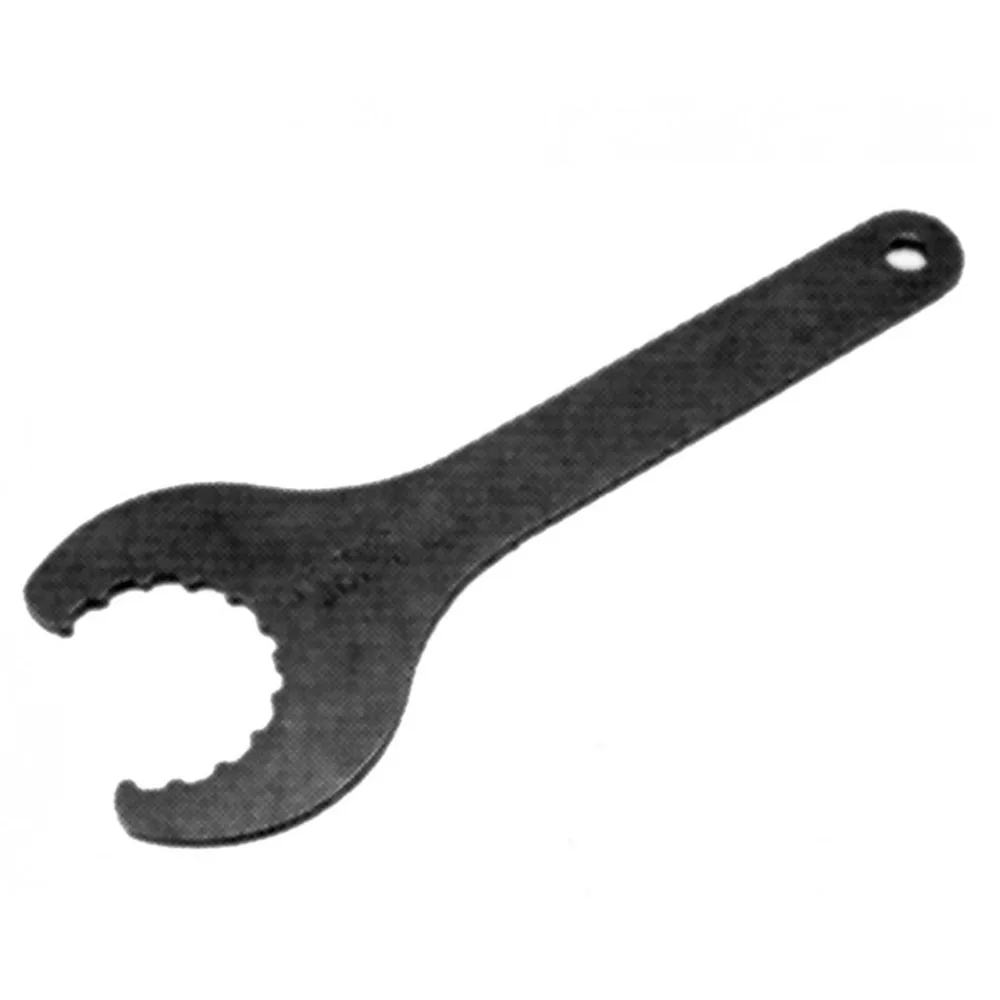

Ключ Shimano TL-FC32 для чашек каретки Hollowtech II

Shimano TL-FC32 — сервисный ключ, которым закручивают и откручивают чашки каретки стандарта Hollowtech II. Ровно это и сказано в единственной строке, которую оставил изготовитель: применяется для монтажа и демонтажа кареток Hollowtech II. Больше собственных сведений о ключе в данных нет.

Подзаголовок карточки при этом заполнен словом Titel, то есть немецким словом заголовок. Это служебная заглушка от переноса данных, а не название или свойство, и ничего о товаре она не сообщает. Размерная запись тоже занята французской пометкой sans taille, означающей отсутствие размера, так что и оттуда взять нечего.

Hollowtech II — схема, в которой подшипники каретки вынесены наружу рамы и сидят в двух чашках, а полый вал идет заодно с правым шатуном. Чашка снаружи имеет зубчатый венец по окружности, и ключ этого типа надевается на нее, как насадка, охватывая сразу все зубья. Тем он и отличается от рожкового: усилие распределено по всему венцу и не сминает отдельный выступ.

Сколько именно зубьев у венца, какого ключ диаметра, из какого материала сделан и чем к нему прикладывают усилие — воротком, торцевой головкой или встроенной рукояткой, — источник не говорит ни слова. Перед нами ровно такой случай, где догадка звучит убедительно и при этом рискует разойтись с поставкой.

Важная особенность работы связана не с ключом, а со стандартом резьбы. У резьбовых кареток английского типа правая чашка имеет левую резьбу, и откручивается она в непривычную сторону. Об этом стоит помнить до того, как налечь на рычаг: закусившая чашка, которую крутят не туда, оставляет сорванную резьбу в раме, а резьба эта чаще всего алюминиевая и восстанавливается только вставкой.

Момент затяжки чашек назначает изготовитель каретки, и он немаленький, поэтому ключ обычно используют вместе с динамометрическим. Перед сборкой резьбу очищают от старой грязи и наносят смазку или монтажную пасту: сухая посадка дает и скрип под нагрузкой, и прикипание к следующей переборке. Ключ здесь работает в паре с этой подготовкой, а не вместо нее.

Приспособление понадобится всякому, кто меняет каретку или систему сам: без него чашку не сдвинуть, а подручными средствами венец просто разбивают. Пригодится и щетка для чистки резьбы, и ветошь, и опора под раму. Shimano выпускает не только компоненты, но и фирменную сервисную оснастку под свои стандарты, и индекс TL в артикуле как раз помечает инструмент.
