Съёмник шатунов IceToolz для ISIS и Octalink, сталь Cr-Mo

Это съёмник шатунов производства IceToolz, выполненный из стали Cr-Mo. Инструмент нужен для того, чтобы снять шатун с оси каретки, когда обслуживают саму каретку, меняют звёзды или переставляют шатуны на другую раму. Заявленная масса комплекта сто шестьдесят граммов, что для стального инструмента такого класса вполне обычно.

Почему без съёмника не обойтись. Шатун сидит на оси не свободно, а посажен на конус или на шлицы с натягом, и держится он этим натягом, а не только болтом. Стоит вывернуть болт и потянуть рукой, ничего не произойдёт. Съёмник же вкручивается в резьбу, специально нарезанную в бобышке шатуна, а его центральный винт упирается в торец оси и стягивает шатун со шлицев ровно, без ударов и перекоса.

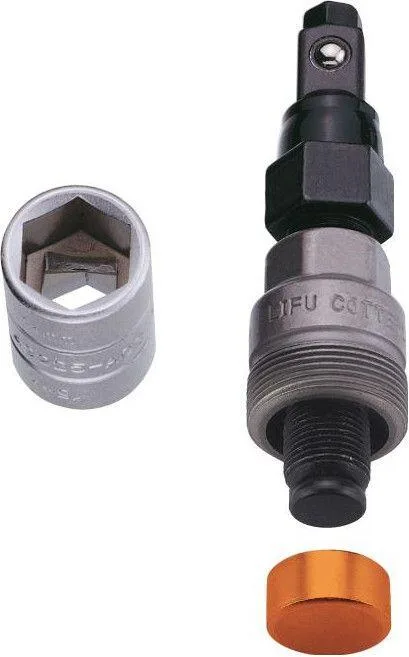

В комплект, по описанию изготовителя, входят сам корпус, шестигранник на восемь миллиметров, ключ четырнадцать на пятнадцать миллиметров и дополнительная заглушка для полых осей. Шестигранник закрывает выворачивание крепёжного болта шатуна, ключ на четырнадцать и пятнадцать служит воротком для центрального винта, а роль заглушки объясним отдельно, потому что деталь эта неочевидная.

У осей типа Octalink и ISIS торец нередко полый. Если упереть в такое отверстие тонкий винт съёмника, он просто провалится внутрь или расклепает кромку, а шатун останется на месте. Заглушка перекрывает пустоту и даёт винту ровную площадку опоры на всю площадь. Ставить её нужно до того, как приложено усилие, а не после того, как что-то пошло не так.

О совместимости говорим строго по источнику. Производитель называет две системы, ISIS и Octalink, и больше ничего. Про квадратный конус, про современные шатуны с самосъёмным болтом и про интегрированные системы в описании не сказано ни слова. Резьба корпуса съёмника в данных тоже не расписана.

Одно противоречие в карточке разрешить нельзя, и честнее сказать об этом прямо. Запись о цвете у позиции пустое, а текст изготовителя перечисляет сразу два исполнения, чёрное и серебристое, не указывая, какое отгружается. Заодно отметим, что отметка ONE SIZE рядом с размером и нулевой килограммовый вес в графе состава пришли из парсера, свойствами товара они не являются.

Главное правило работы съёмником — про резьбу. Корпус вворачивают в бобышку шатуна до конца, на всю длину резьбы, и только потом начинают вращать центральный винт. Если корпус зашёл на пару витков, усилие вырвет алюминиевую резьбу вместе с корпусом, и шатун после этого снимают уже разрушающим способом. Резьбу перед работой чистят от грязи, а витки корпуса слегка смазывают.

Инструмент адресован тем, кто обслуживает велосипед сам и имеет дело с трансмиссиями прошлых поколений, где ISIS и Octalink были массовыми стандартами. Марка IceToolz давно известна ремонтной оснасткой для веломастерских, и линейка стягивающей оснастки у неё разведена по типам посадки шатунов. Дополнительно пригодятся тряпка, смазка на шлицы при обратной сборке и динамометрический ключ, потому что момент затяжки шатунного болта высокий и на глаз его подобрать сложно.
